Инструкция по монтажу теплого пола Хотпанел

Электрические нагревательные панелиHotPanel.
Электрические нагревательные панели HotPanel - это электрический теплый выполненный в виде панелей различного размера и мощности. Производится в Республике Корея (Южная Корея) с 1985 года.

Электрическая нагревательная панель HotPanel представляет собой конструктивно законченное изделие, предусматривающее его установку на любые ровные горизонтальные и вертикальные поверхности. В случаях жилых и нежилых помещений это, как правило, полы и стены.

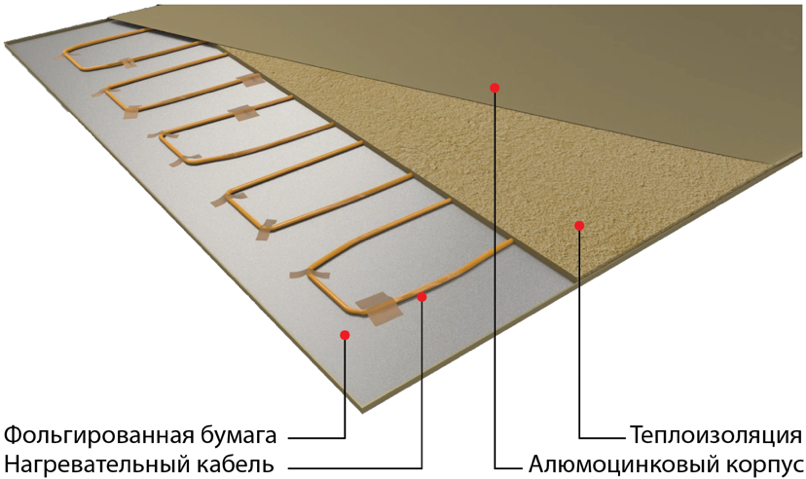

На Рис.1 схематично показана конструкция панели.



Панель имеет теплоизолирующее высокопрочное основание, предотвращающее потери тепла через основания, на которые крепится панель. Внутри находится нагревательный кабель в специальной, усиленной изолирующей оболочке. Корпус и лицевая поверхность выполнены из алюмоцин­кового сплава Galvalumeобеспечивающего быстрый и равномерный нагрев панели. Толщина листа равна 0,7 мм.

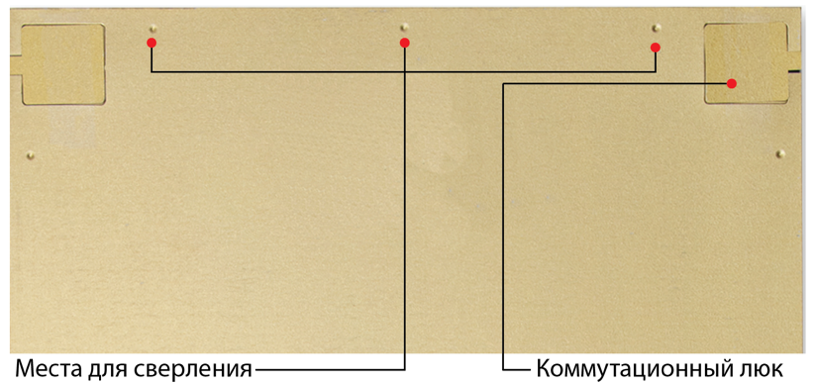

На Рис.2 изображена панель с видимыми углублениями на поверхности, указывающими точки, в которых только и допустимо сверлить отверстия под шурупы для крепления панели, во избежание повреждения нагревательного кабеля.
На Рис.2 также изображены коммутационные лючки, закрываемые крышкой, в которых находятся все выводы необходимые как для подключения панели к электрической сети, так и для соединения панелей между собой. На каждой панели таких лючков два. В левом лючке находится отверстие для размещения ( в случае необходимости) температурного датчика внешнего терморегулятора.

Преимущества тепловых панелей HotPanel.
Конструкция панелей обладает высокой нагрузочной способностью –до 15кг/см² Это позволяет, при установке на пол, по панелям ходить, на них сидеть, устанавливать предметы мебели. В этом случае металлическая поверхность панелей является открытой, эксплуатируемой. При желании непосредственно на панели можно укладывать ламинат, паркет, линолеум, а также иные покрытия.
ПРИМЕЧАНИЕ: хотя электрические нагревательные панели HotPanel и обладают высокой нагрузочной способностью, ходить по их открытой поверхности в туфлях на “шпильках” не рекомендуем, так как в этом случае нагрузка на поверхность может быть 50 и более кг/см², неизбежно появление вмятин на поверхности панелей, как и на поверхности из других материалов кроме гранита, мрамора, керамики, керамогранита.
Благодаря малому весу (4 кг/м²) и обозначенным точкам крепления, панели легко транспортируются, устанавливаются и демонтируются (в случае необходимости). Лёгкий монтаж и демонтаж принципиально отличают в лучшую сторону электрические нагревательные панели HotPanel от других способов создания тёплых полов, позволяя, в случае необходимости, менять количество, положение, конфигурацию укладки панелей.
Конструкция панелей исключает необходимость так называемых “мокрых процессов”, при которых теплообразующий элемент “заливается” в цементную стяжку, в дальнейшем впустую отдавая ей часть тепла, тем самым снижая коэффициент полезного действия системы обогрева и существенно увеличивая время достижения необходимой температуры в помещении. Кроме того, укладка теплообразующего элемента в цементную стяжку, наряду с дополнительной трудоёмкостью процесса, требует время на её полное высыхание во избежание растрескивания, после включения системы обогрева.

Эксплуатация тёплого пола образованного панелями HotPanel может начинаться сразу после монтажа. Тут проявляется ещё одно достоинство панелей – их быстрый нагрев. Это качество очень важно при включении подсистемы отопления в так называемые системы “умный дом”, когда системой отопления можно управлять удалённо, быстро согревать помещение к приходу владельца. В остальное время (при наличие необходимого оснащения), система может находиться в дежурном режиме экономии электроэнергии, поддерживая температуру в помещении на минимально необходимом уровне.
Защитное тепловое реле находящееся в конструкции панелей предотвращает её нагрев выше + 55С, что в свою очередь защищает потребителя от опасных ожогов в случае непреднамеренного касания металлической поверхности панели. Кроме этого, конструкция панелей предусматривает возможность установки в неё термодатчика внешнего терморегулятора, для автоматического регулирования температуры непосредственно панелей на уровне, при котором, используемое декоративное покрытие (паркет, ламинат, линолеум) не получит каких-либо повреждений от перегрева. Данный уровень температуры определяется изготовителем декоративного покрытия и должен строго соблюдаться.

При установке термодатчика снаружи панели управление панелью будет осуществляться в зависимости от температуры воздуха в помещении. Очевидно, в этом случае температура панели может достигать и своего максимального значения +55С, что абсолютно недопустимо для вышеуказанных декоративных покрытий.

Имея толщину всего 15 мм, панели могут быть легко и просто, уложены на основание, заподлицо с фанерой, ДСП, ОСБ, ГВЛ ГВЛП, паркетом, паркетной доской, образуя с ними единую эксплуатируемую поверхность.

Панели соответствуют требованиям пожарной безопасности согласно “Нормам пожарной безопасности НПБ 235-97 “Электронагревательные приборы бытового применения”(п.п. 4.4, 4.5, 4.6, 4.9, 4.10, 4.11, 4.12, 4.13, 4.14, 4.15, 4.16, 6.7)

В соответствии с действующим ГОСТ 14254 - 2015 от 03.01.2017г., по степени защиты от воздействия внешней среды панели соответствуют классу защиты IP65, что позволят применять их во влажных помещениях, таких как ванные комнаты, туалеты, кухни, влажные хозяйственные и подсобные помещения, при соблюдении установленных требований.
По классу защиты от поражения электрическим током панели соответствуют классу I+ при соблюдении требований указанных в разделе “Монтаж и установка панелей”.
Заявленный изготовителем срок службы панелей составляет 35 лет. Гарантийный срок -15 лет при их правильной эксплуатации. Панели рассчитаны на работу при напряжении переменного тока 220-240 вольт.

В Таблице 1 указаны типоразмеры панелей и соответствующие им мощности.

Таблица 1.
Монтаж и подключение тепловых панелей.
При установке панелей, в рамках конкретного проекта могут возникнуть различные практические вопросы. Поэтому в этом разделе мы хотим обратить внимание на некоторые общие требования, соблюдать которые настоятельно рекомендуем.
1. Панели могут устанавливаться на любые прочные и ровные основания. При установке на полы без покрытия ( на стяжку) неровность пола не должна превышать величины 2 мм на 2 метрах в любом направлении. Установка панелей на фольгированную (фольгой наверх) вспененную подложку толщиной до 10 мм позволит компенсировать неровности, и повысить эффективность теплоотдачи. При установке на имеющиеся покрытия полов мы рекомендуем использовать подложку толщиной 2 – 3 мм для компенсации небольших неровностей и снижения уровня шума.
2. Для крепления к минеральным или композитным основаниям мы рекомендуем использовать соответствующие шурупы диаметром до 4 мм и длиной не менее 50 мм. Для деревянных оснований - обычные шурупы для древесины длиной не мене 50мм. Настоятельно рекомендуем использовать шурупы с антикоррозионным покрытием и головками впотай.
3. Как известно, металл при нагревании расширяется. Поэтому, во избежание деформации плит при сильном нагреве, диаметр отверстий в плитах под шурупы должен быть на 2 мм. больше диаметра шурупа. Крепить панель не более четырьмя шурупами по углам панели. Панели следует устанавливать с зазором 2-3 мм между собой и с окружающими материалами. Если панели укладываются заподлицо, в вырез в существующем покрытии, то их крепление при помощи шурупов не является обязательным. Достаточно обеспечить указанные выше температурные зазоры
4. При установке панелей на вертикальные поверхности возможен простой вариант их крепления прижимными скобами (с обеспечением температурных зазоров). В этом случае отпадает необходимость сверлить отверстия в панелях.
5. Ещё раз обращаем внимание на то, что при использовании поверх панелей любых декоративных покрытий (паркет, ламинат, линолеум и иных) обязательно использование терморегулятора, термодатчик которого должен устанавливаться непосредственно в панель, в предусмотренное для этого отверстие в лючке, на глубину 15 см.
6. Электрические нагревательные панели HotPanelизготовлены в полном соответствии с действующими требованиями по электро- и пожарной безопасности, что подтверждается соответствующими сертификатами Российской Федерации.
7. Как любой электронагревательный прибор, и, вообще, электрическое оборудование, имеющее открытые металлические поверхности (стиральные, посудомоечные машины, электроплиты, СВЧ печки и т.д.), к которым может прикасаться человек, Электрические нагревательные панели HotPanelдолжны подключатся к электрической сети обязательно трёхжильным шнуром питания с заземляющим проводом. Розетка должна быть с заземляющим контактом. С учётом того, что все современные дома оборудуются трёхпроводными линиями электроснабжения, указанное требование не должно вызывать трудностей. В загородных домах, при отсутствие трёхпроводной линии электропитания, надлежит обязательно подключать панели отдельным проводом к контуру заземления.
8. При отсутствии контура заземления его необходимо создать в соответствии со всеми существующими на этот счёт требованиями.
9. Так как для обеспечения необходимой мощности, панели предусматривают не только их одиночную, но и групповую установку, они изначально не снабжены индивидуальными шнурами питания. Поэтому, первое и главное, что следует иметь в виду, это то, что подключение панелей к электрической сети напряжением 220 вольт должно осуществляться при помощи трёхпроводного шнура питания с сечением провода, в зависимости от суммарной мощности подключаемых панелей, но не менее 1,5мм². Такой шнур питания позволит подключить панели общей мощностью до 3300 Вт и суммарным током 15А.
10. При групповом подключении панелей они подключаются параллельно, что предусмотрено конструкцией панели. При этом токовая нагрузка на шнур питания и на линию электропитания возрастает пропорционально суммарной мощности панелей. Это следует иметь в виду, выбирая шнур питания и автоматический выключатель (далее по тексту - автомат), к которому будут подключаться панели.

ВАЖНО: Несмотря на наличие защитного заземления и усиленную электроизоляцию, мы настоятельно рекомендуем осуществлять подключение панели (группы панелей) к сети не только через отдельный автомат, но и через устройство защитного отключения (УЗО) с током утечки не больше 30мА. Если электропитание осуществляется двухжильным проводом, то применение УЗО обязательно. Вместо двух приборов - автомата и УЗО можно применить дифференциальный автомат, сочетающий функции этих устройств. Наиболее надёжным можно считать вариант подключения, когда панели подключаются на отдельные, рассчитанные только на них вышеуказанные приборы.

11. На каждой панели имеется два коммутационных лючка. В левый лючок заводится шнур электропитания идущий от УЗО, и провод заземления. Как было сказано ранее, в левом лючке расположено и отверстие (указано стрелкой) для термодатчика внешнего терморегулятора. При этом, для правильной работы терморегулятора, термодатчик должен быть обязательно “утоплен” в это отверстие на глубину 15 см. как видно на Рис. 3.

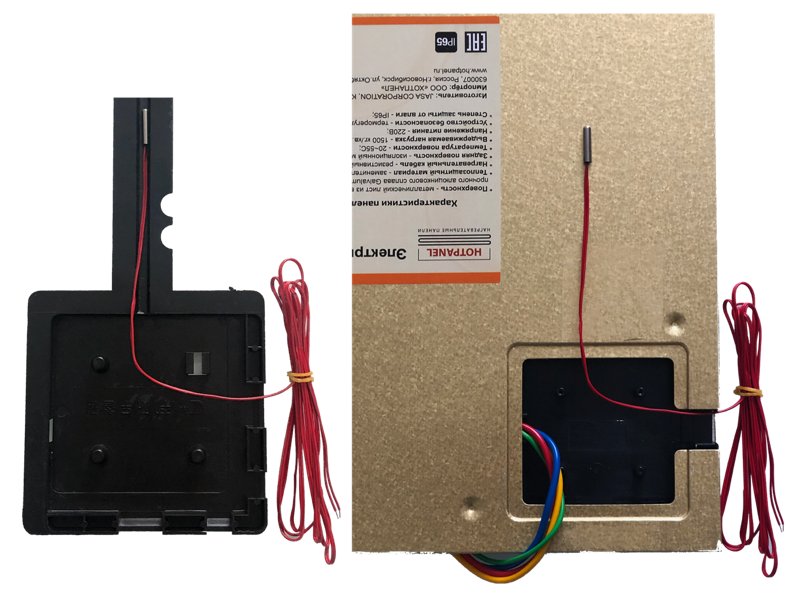

Рис.3
Такое расположение датчика терморегулятора необходимо, если требуется поддерживать безопасную (во избежание ожогов, порчи декоративного покрытия и обеспечения комфорта) температуру непосредственно панелей. В случае, если приоритетной задачей является регулирование температуры в помещении, то температурный датчик должен располагаться вне панели, в наиболее важном месте, или рядом с терморегулятором. В этом случае температура панели может достигать и верхнего уровня, т.е., + 55С.

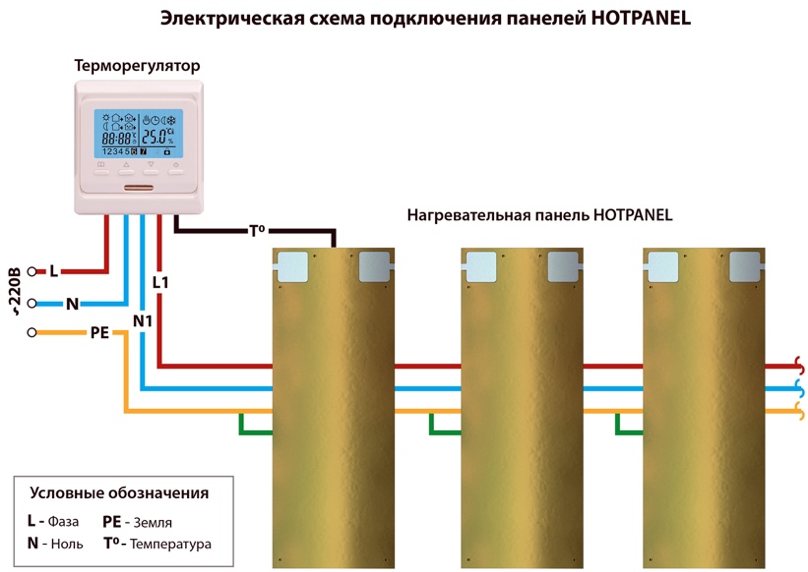

В лючке к красному выводу панели подсоединяется фазный провод шнура питания, к синему – нулевой провод шнура питания. Провод заземления шнура питания подсоединяется к жёлтому проводу заземления в первой панели (если их несколько).
Внутри панели красный, синий и жёлтый провода проходят транзитно от одного лючка к другому, тем самым позволяя параллельно подключить следующую панель. Внутри каждой панели от красного и синего проводов идут полностью герметизированные отводы на греющий кабель данной панели. Заземление каждой панели осуществляется путём соединения её зелёного вывода с транзитным жёлтым проводом заземления (к которому подсоединён провод заземления шнура питания) во входном коммутационном лючке. Сечение вышеуказанных транзитных проводов позволяет одновременно на один шнур питания подключить панели общей мощностью не более 3300 ватт. Но надо иметь в виду - большинство бытовых терморегуляторов и рассчитаны на нагрузку 3,5 – 4,0 кВт.
Таким образом, если по плану предусматривается суммарная мощность панелей больше указанной величины, то панели необходимо разделить на группы (например, в разных помещениях) и подключать эти группы через разные шнуры питания. При этом и управление температурой в разных помещениях можно легко осуществлять индивидуально, через разные терморегуляторы.
При использования панелей во влажных помещениях или помещениях, где возможен пролив жидкостей, следует особое внимание уделить самой тщательной изоляции от попадания влаги в коммутационные лючки, Так как изготовитель и продавец не участвуют в работах по монтажу, вся ответственность за надёжную гидроизоляцию мест подсоединения проводов и коммутационных лючков в этом случае ложится на потребителя.
Хотим обратить внимание потребителя и на следующий момент – в случае расположении панелей на полу, рядом со стенами, подводка шнура питания, скорее всего, не вызовет затруднений. Но при расположении, посредине помещения (особенно группы панелей) необходимо предусмотреть и обеспечить безопасную подводку шнура питания от стены к панелям. При новом строительстве такая подводка обычно делается в гофротрубе уложенной в стяжку с выводом проводки наружу в нужном месте.
В случае установки панели поверх уже существующего покрытия или врезки в него, необходимо создать кабель канал, заподлицо с поверхностью, в который безопасным образом должен быть помещён шнур питания, и который в дальнейшем будет надёжно закрыт.
Тем самым потребитель будет защищён от неудобства и возможных травм, а шнур питания и панели от повреждения.
При отсутствии у потребителя необходимых для выполнения работы навыков и знаний необходимо обращаться к специалистам по электромонтажным работам подобного вида.

Безопасность.

Безопасность применения панелей HotPanel обеспечивается, прежде всего, высоким качеством изделия и его полным соответствуем действующим на территории РФ стандартам и нормативным документам, а также строгим соблюдением потребителем требований и рекомендаций данных в настоящем описании.
При необходимости Официальный представитель всегда готов ответить на все интересующие покупателя вопросы по тел.№ 8(495) 789-47-18, а также выполнить ( по отдельному договору) работы по проектированию системы отопления на основе панелей HotPanel, монтажу и вводу в эксплуатацию.
Области применения и варианты установки.
Электрические нагревательные панели предназначены для обогрева жилых и нежилых помещений. В этом случае панели могут быть установлены:
1. поверх уже существующего напольного покрытия;
2. врезаны в существующее напольное покрытие заподлицо, если его толщина больше толщины панели (15 мм);
3. на открытые стены;
При новом строительстве Электрические нагревательные панели могут устанавливаться на ровное основание в обрамлении равнотолщинных материалов предназначенных для дальнейшей настилки на них выбранного напольного покрытия “сплошным ковром” закрывающим и Электрические нагревательные панели. При этом между обрамляющими материалами и тепловыми панелями необходимо оставлять тепловые зазоры 2-3 мм.
В случае создания тёплых полов на основе инфракрасной плёнки или на основе греющего кабеля уложенного в стяжку пола, нагревательные элементы всегда оказываются покрыты материалами являющимися в той или иной степени теплоизоляторами и, как правило, не могут быть источником основного отопления для средней полосы России и более северных районов. Для этих территорий такой теплый пол это скорее не система отопления дома, а лишь ее элемент, необходимый для комфортного проживания.
В отличие от них, большая удельная мощность панелей HotPanel ( до 180 Вт/м² ) и возможность их установки в различных вариантах, в том числе в открытом виде и на вертикальных поверхностях, позволяют на их основе проектировать и основное отопление.
Практика показала, что в северных районах для применения тепловых панелей HotPanel в качестве основного отопления, при расположении на полу они могут занимать от 70% площади пола.
Любое из напольных покрытий является теплоизолятором, в той или иной степени снижающим эффективность действия нагревателя. Коэффициент теплопроводности материала показывает насколько хорошо он передаёт тепло. В Таблице 2 приведены значения этого показателя для некоторых материалов. Кафельная плитка и керамогранит, являются наиболее теплопроводными, из искусственных материалов. Это надо учитывать, планируя установку тёплых полов.


Таблица 2. Коэффициенты теплопроводности

Также надо иметь в виду и то, что необходимость нагреть помещение до желаемой температуры, при низкой температуре наружного воздуха, может потребовать повысить температуру нагревательного элемента до величин, которые либо недостижимы, либо недопустимы. При установке в открытом виде на пол или на открытые стены тепловые панели обеспечивают наивысшую эффективность и способны при определённых условиях выполнять функции основного отопления. В каждом конкретном случае необходимо произвести расчёт.

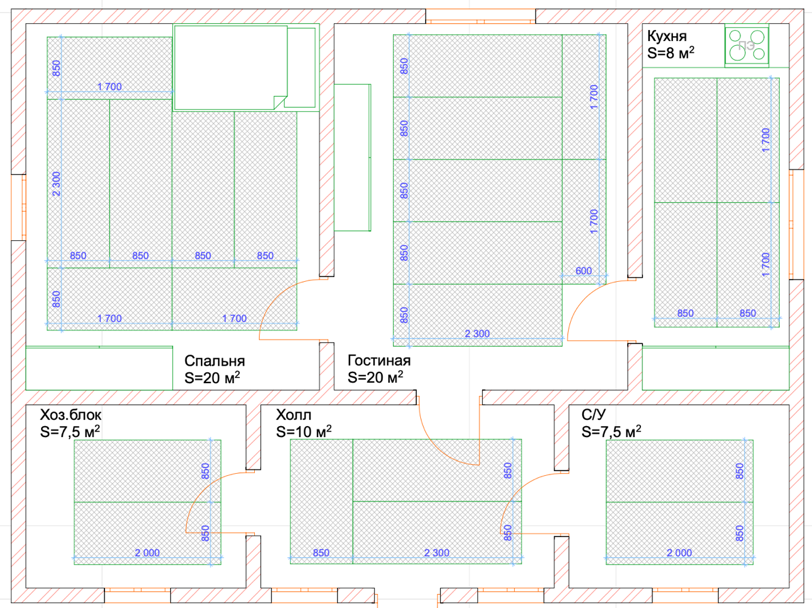

На Рис.4. приведены некоторые из возможных вариантов установки панелей на полу.


Рис.4
Нагревательные панели HotPanelс успехом используются и в других областях, например для обогрева утеплённых лоджий и балконов. При этом панели могут быть уложены на полу, и установлены на не закрытые (элементами мебели) стены. Очень удобным выглядит, на наш взгляд, установка панелей впотай на стене выходящей наружу. В этом случае панель, во-первых, не занимает место, во-вторых, полностью отдаёт тепло во внутреннее пространство, в-третьих, за счёт собственной теплоизоляции никак не снижает теплоизоляцию стены в целом, в-четвёртых, шнур питания может быть полностью убран за декоративную отделку, не нарушая общего вида.

При расположении на полу и нежелании оставлять поверхность панели открытой, с учётом вышесказанного, мы советуем иметь в виду данные представленные в Таблице 2.
Конструкция, технические характеристики панелей HotPanel, возможность их демонтировать без повреждения, делают удобным их применение в таких областях как строительные вагончики, различные бытовки, посты охраны, места временного пребывания, временные рабочие места, и любые другие места, где требуется обеспечить человеку комфортную температуру пребывания и при этом полную электро- и пожарную безопасность. И всё это при оптимальном потреблении электроэнергии.
Кроме этого, электрические панели HotPanel позволяют без особых сложностей создавать небольшие замкнутые объёмы для незамерзающего хранения продуктов, потребляя при этом минимум электроэнергии.
